Permalloy 54 dzelzs-niķeļa mīkstais magnētiskais precīzijas sakausējums (1J54)
Mīksts magnētiskais sakausējums no vidējas-līdz-augstas caurlaidības|50%Ni-Fe sērija|1J54
Permalloy 54 (1J54) ir dzelzs -niķeļa- bāzes mīksts magnētisks precīzijas sakausējums, kas satur aptuveni 50% niķeļa; tā magnētiskās un visaptverošās īpašības ir precīzi-noregulētas, pievienojot tādus elementus kā hroms, silīcijs un mangāns. Šis sakausējums, kam raksturīga augsta piesātinājuma magnētiskā indukcija un augsta magnētiskā caurlaidība, ir piemērots magnētiskiem komponentiem un precīzām elektromagnētiskām konstrukcijas daļām, kas darbojas mērenos magnētiskos laukos.
References cenu diapazons visam Permalloy 54 profilu klāstam ir USD 30,00–50,00 USD/kg; galīgā cena tiek noteikta, pamatojoties uz pasūtījuma specifikācijām, virsmas apdares prasībām un niķeļa (Ni) starptautiskā tūlītējā tirgus cenas svārstībām. Minimālais pasūtījuma daudzums (MOQ) ir 50 kg, un ražošanas laiks ir 12–20 darba dienas. Mēs saskaņosim ar klientu, lai apstiprinātu prasības attiecībā uz termisko apstrādi, magnētiskajām īpašībām, izmēru precizitāti un kvalitātes pārbaudi.
Informācija par produktu
Ķīnas nacionālais standarts (1J54): GB/T 14986.1; GB/T 14986.2
Krievijas GOST: 50Н
Kopējie starptautiskie apzīmējumi: Permalloy 54, Alloy 54

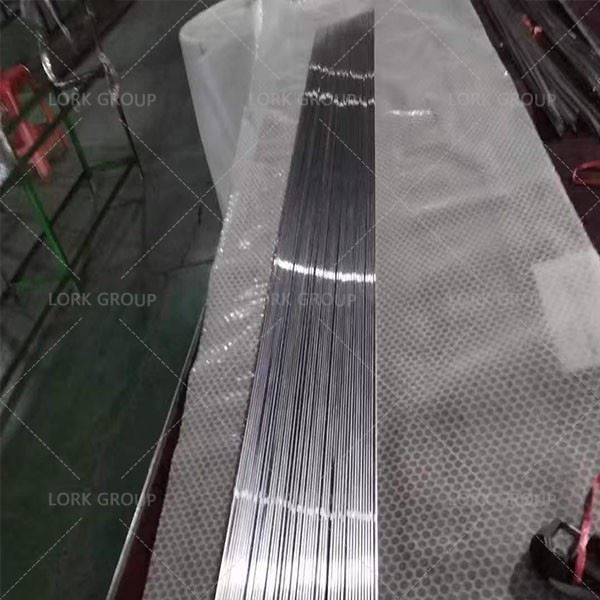

Piegādes statuss: auksti-velmēta sloksne, auksti-vilkta stieple, auksti-velmēta (vai auksti-vilkta) sloksne, karsti-velmēta (vai kalta) sloksne.
Ķīmiskais sastāvs
| Elements | Niķelis (Ni) | Hroms (Cr) | Silīcijs (Si) | Mangāns (Mn) | Ogleklis (C) | Fosfors (P) | Sērs(S) | Varš (Cu) | Dzelzs (Fe) |
| saturs (%) | 49.50-51.00 | 3.80–4.20 | 1.10-1.40 | 0.60–1.10 | Mazāks vai vienāds ar 0,03 | Mazāks vai vienāds ar 0,02 | Mazāks vai vienāds ar 0,01 | Mazāks vai vienāds ar 0,20 | atpūta |
Dati ir balstīti uz GB/T 14986.2 un Ķīnas un ārvalstu magnētisko materiālu praktisko rokasgrāmatu.
Mehāniskās īpašības
| Īpašums | Rūdīts stāvoklis |
Mīkstināts stāvoklis |
| Stiepes izturība | 885 MPa | 500 MPa |
| Ienesīgums (0,2%) | 835 MPa |
150 MPa |
| Pagarinājums | 2% | 40% |
| Cietība | 190 HBW | 125 HBW |
Iepriekš minētie dati ir tipiskas atsauces vērtības un neatspoguļo garantētās iepirkuma vērtības visām produktu specifikācijām.
Magnētiskās īpašības
| Produktu veidi | Novērtējums | Nominālais biezums vai diametrs (mm) | Maksimālā magnētiskā caurlaidība (mH/m) | Koercivitāte (A/m) | Piesātinājuma magnētiskās plūsmas blīvums (T) |
| Auksti{0}}velmēta sloksne | Ⅰ | 0.005 |
min 10.00 |
maks.55.00 | min1.00 |
| Ⅰ | 0,01 |
min12.50 |
maks.40.00 | min1.00 | |
| Ⅰ | 0.02-0.04 |
min20.00 |
maks.20.00 | min1.00 | |
| Ⅰ | 0,05-0,09 |
min25.00 |
max 16.00 | min1.00 | |
| Ⅰ | 0.10-0.19 |
min31.30 |
maks.12.00 | min1.00 | |
| Ⅰ | 0,20-0.34 |
min35.00 |
maks.9.60 | min1.00 | |
| Ⅰ | 0,35-0,50 |
min40.00 |
maks.8.00 | min1.00 | |
| Ⅰ | 0.51-1.00 |
min40.00 |
maks.8.00 | min1.00 | |
| Ⅱ | 0,02-0,04 |
min31.00 |
maks.12.00 | min1.00 | |
| Ⅱ | 0.05-0.09 |
min31.00 |
maks.12.00 | min1.00 | |
| Ⅱ | 0.10-0.19 |
min35.00 |
maks.10.00 | min1.00 | |
| Ⅱ | 0.20-0.34 |
min37.50 |
maks.10.00 | min1.00 | |
| Ⅱ | 0.35-0,50 |
min44.00 |
maks.8.00 | min1.00 | |
| Karsti -velmēta (kalta) plāksne/loksne | - | 3.00-30 |
min20.00 |
maks.20.00 | min1.00 |
| Karsti -velmēts (kalts) stienis/stienis | - | 8.00-150 |
min20.00 |
maks.20.00 | min1.00 |
Sniegtie dati ir atsauces vērtības; pārbaudiet konkrētas magnētiskās īpašības atbilstoši piemērojamajiem standartiem, pamatojoties uz izstrādājuma formu, materiāla stāvokli un klientu prasībām.
Termiskā apstrāde
Ieteicamā Permalloy 54 termiskās apstrādes procedūra ir šāda: uzsildīt līdz 1100–1150 grādiem aizsargatmosfērā vai vakuumā un turēt 3–6 stundas; atdzesē līdz 400–500 grādiem ar ātrumu, kas nepārsniedz 200 grādus stundā; pēc tam atdzesē līdz zem 200 grādiem ar ātrumu vismaz 400 grādi/h pirms izkraušanas no krāsns.
Šis termiskās apstrādes protokols galvenokārt kalpo kā atsauce un nevar tieši aizstāt masveida ražošanā izmantotās procesa specifikācijas. Faktiskajā ražošanā procesa validācija jāveic, pamatojoties uz aprīkojuma iespējām, produkta šķērsgriezumu, materiālu partiju, krāsns temperatūras vienmērīgumu un klientu prasībām attiecībā uz magnētiskajām īpašībām.
Darbības vide
Temperatūras apstākļi: ieteicamais darba temperatūras diapazons ilgstošai{0}}lietošanai parasti ir no -50 grādiem līdz +200 grādiem. Kirī temperatūra ir aptuveni 360 grādi; šīs temperatūras pārsniegšana izraisa feromagnētisma zudumu un strauju magnētisko īpašību samazināšanos. Līdz ar to magnētisko īpašību stabilitātei ir nepieciešams īpašs novērtējums, ja sakausējumu izmanto temperatūrā, kas tuvojas Kirī punktam.
Atmosfēras un vidējie apstākļi: piemērots atkausēšanai ūdeņraža, vakuuma vai inertā atmosfērā. Lai gan gatavajam produktam ir pamata izturība pret koroziju sausā atmosfēras vidē, tas ir pakļauts rūsēšanai mitrā vai kodīgā vidē; Ilgstošai-lietošanai ieteicama virsmas aizsardzības apstrāde.
Sprieguma apstākļi: piemērots magnētisko kodolu lietojumiem, kas ietver mērenus magnētiskos laukus, piedāvājot augstas caurlaidības un augsta piesātinājuma magnētiskās indukcijas līdzsvaru; ideāli piemērots maziem{0}}līdz-vidējiem jaudas transformatoriem, relejiem un droseles. Tas nav piemērots lietojumiem, kas saistīti ar ārkārtīgi vājiem magnētiskajiem laukiem, kam nepieciešama īpaši augsta sākotnējā caurlaidība (šādos gadījumos ir jāizvēlas sakausējumi, piemēram, 1J79 vai 1J85).
Darbības apstākļi, no kuriem jāizvairās: tas nav piemērots augstas{0}}jutības sensoru lietojumprogrammām, kas saistītas ar ļoti vājiem magnētiskajiem laukiem. Atkausētais gatavais produkts ir ļoti jutīgs pret mehānisko spriegumu; jebkura liece, štancēšana vai vibrācija samazina magnētisko caurlaidību, un pēc apstrādes ir nepieciešama atkārtota atkvēlināšana, lai atjaunotu magnētiskās īpašības. Tas nav piemērots arī videi ar ļoti kodīgu materiālu.
